4.5. All PSD methodsΒΆ

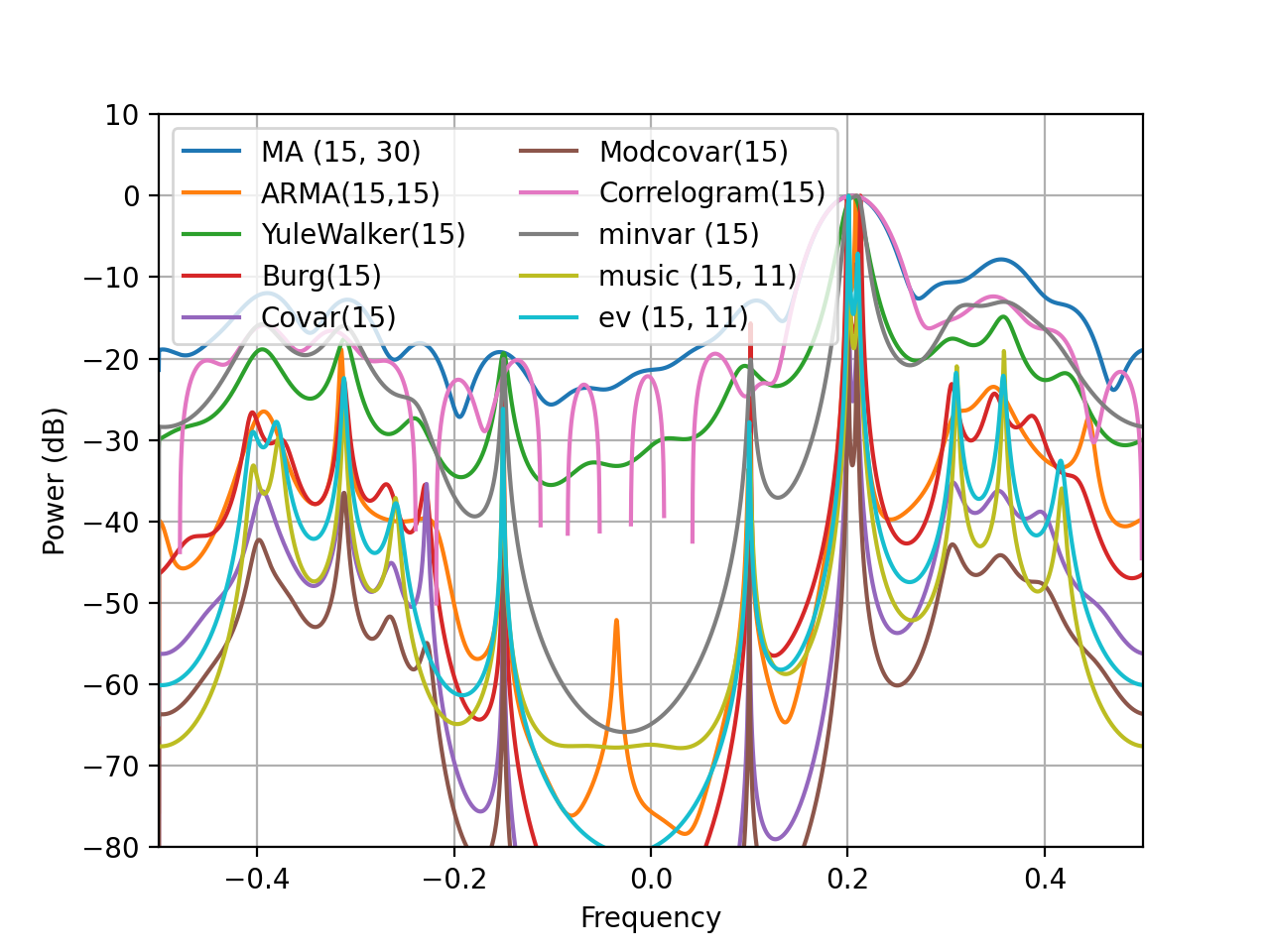

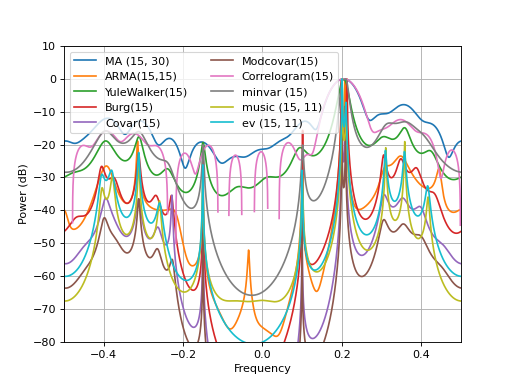

This example is used to generate the front image. It shows how to use the different PSD classes that can be found in Spectrum.

import spectrum
from spectrum.datasets import marple_data
from pylab import legend, ylim
norm = True
sides = 'centerdc'

# MA method
p = spectrum.pma(marple_data, 15, 30, NFFT=4096)
p(); p.plot(label='MA (15, 30)', norm=norm, sides=sides)

# ARMA method
p = spectrum.parma(marple_data, 15, 15, 30, NFFT=4096)
p(); p.plot(label='ARMA(15,15)', norm=norm, sides=sides)

# yulewalker
p = spectrum.pyule(marple_data, 15, norm='biased', NFFT=4096)
p(); p.plot(label='YuleWalker(15)', norm=norm, sides=sides)

#burg method
p = spectrum.pburg(marple_data, order=15, NFFT=4096)
p(); p.plot(label='Burg(15)', norm=norm, sides=sides)

#covar method
p = spectrum.pcovar(marple_data, 15, NFFT=4096)
p(); p.plot(label='Covar(15)', norm=norm, sides=sides)

#modcovar method
p = spectrum.pmodcovar(marple_data, 15, NFFT=4096)
p(); p.plot(label='Modcovar(15)', norm=norm, sides=sides)

# correlagram
p = spectrum.pcorrelogram(marple_data, lag=15, NFFT=4096)
p(); p.plot(label='Correlogram(15)', norm=norm, sides=sides)

#minvar
p = spectrum.pminvar(marple_data, 15, NFFT=4096)
p(); p.plot(label='minvar (15)', norm=norm, sides=sides)

#music
p = spectrum.pmusic(marple_data, 15, 11, NFFT=4096)
p(); p.plot(label='music (15, 11)', norm=norm, sides=sides)

#ev
p = spectrum.pev(marple_data, 15, 11, NFFT=4096)
p(); p.plot(label='ev (15, 11)', norm=norm, sides=sides)

legend(loc='upper left', prop={'size':10}, ncol=2)
ylim([-80,10])

(Source code, png, hires.png, pdf)

_images/tutorial_front_image-1.png
